建筑立面測量利器-魔星MT20i全站儀
概述
隨著城市建設的不斷加速,越來越多高層建筑拔地而起,部分老舊建筑需要修繕整改。為了更好的保證城市建筑風貌的美觀和統一,做好建筑立面測繪,提供準確的數據基礎是非常重要的。全新的魔星MT20i全站儀功能較強,操作簡單,與互聯網技術相結合,優化作業流程,減輕勞動強度,為建筑立面測繪工作帶來全新體驗。
應用介紹
項目概況:東北某地在建小區共有10棟住宅(8棟高層,2棟多層),應外墻裝修需求,現對各棟住宅進行測量并繪制出正、背、側立面圖。外業工作分為2個小組,使用魔星MT20i全站儀同時作業。
作業流程:

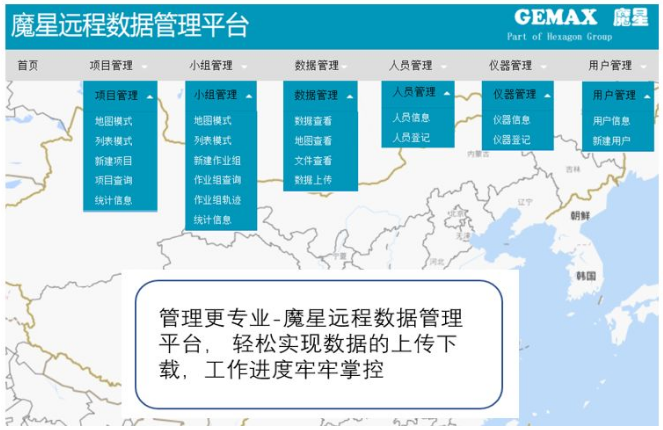

1、查看測區控制點,利用魔星遠程數據管理平臺下載控制點坐標并進行設站定向
2、打開手機熱點,使用魔星智測APP軟件控制儀器觀測建筑外輪廓、門窗洞口、陽臺墻柱等點位
3、搬站作業,繼續觀測,直至數據采集完整,現場檢核有無遺漏
4、利用魔星MT20i的一鍵分享功能,直接將數據發送到內業,進行處理
5、根據代碼、照片繪制室外地平線、建筑外輪廓線、各層門窗洞口線、室外墻面細部等
6、繪制完成后,標注尺寸,添加索引符號、圖框&標題,輸出完成

魔星MT20i外業觀測&高層建筑立面圖

多層建筑立面圖
快!
魔星MT20i全新優異的EDM固件配置,在同類產品中擁有更快的測量速度,不同環境下,不同測程下仍然擁有較好的置信度。數據隨時上傳下載,縮短準備時間,減少轉存環節,安全快速,輕松掌控自己的工作節奏。數據支持手機QQ、微信、郵箱等多種方式一鍵分享,測量完工即可直接回家,無需返回辦公室,簡化工作流程。
穩!
魔星智測APP可拓展豐富的加載程序,適用于不同的行業需求,采用圖形化菜單,向?qū)讲僮髁鞒蹋庇^清晰,易學易用。遠程支持功能隨時響應,同屏顯示,語音溝通,信息準確,輕松解決遇到的測量難題。數據管理平臺能夠隨時看到作業組的測量軌跡,了解工程進度,管理工程資源,整個項目清晰、可視,運籌帷幄,決策千里。
準!
魔星MT20i是測量系統供應商海克斯康集團為中國用戶提供的全新測量體驗產品,該產品延續了旗下徠卡全站儀一貫的穩定品質,精工制造,精準測量。每臺設備均經過專業的環境溫度測試、防水測試、EMC測試,無懼溫度變化、潮濕淋雨、電磁干擾帶來的影響,真正提供全天候的精準測量。

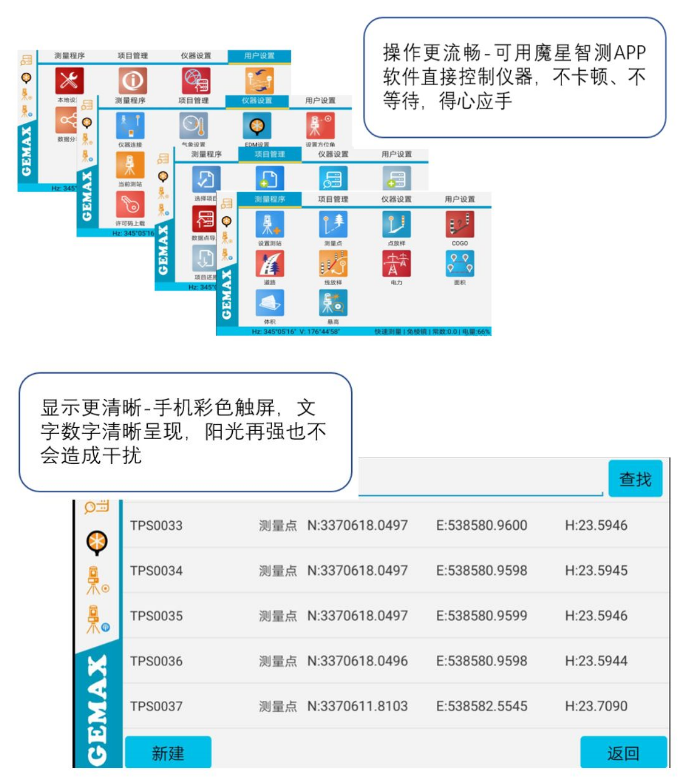

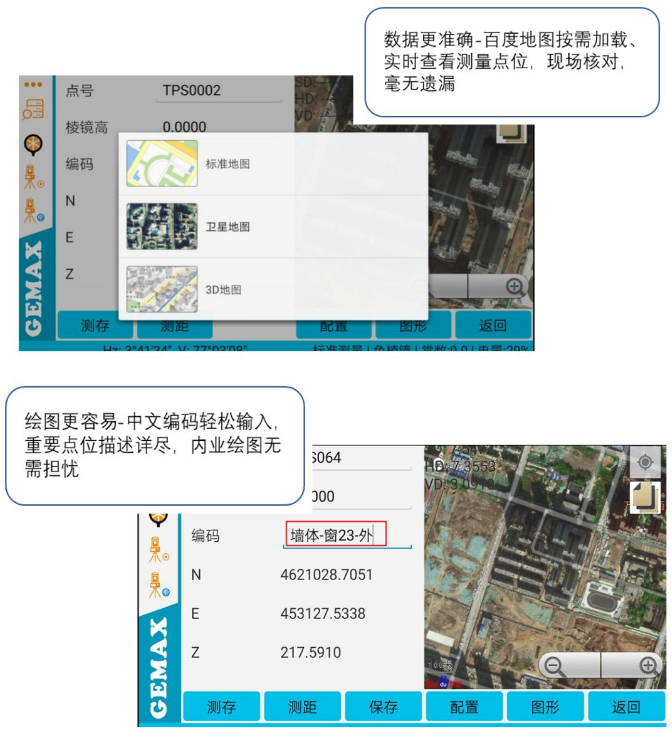

魔星MT20i全站儀全新體驗



總結
魔星MT20i是將傳統全站儀與互聯網技術相融合,依托互聯網技術帶來的變革,價格優惠,品質保證,滿足用戶測量需求的同時,全面提升測量體驗。創新的按需付費理念,可以有效的減少資金費用投入,節約成本,提高收益。與互聯網技術的完美結合,能夠從實際減輕作業人員的勞動強度。遠程支持&管理雙平臺能夠隨時提供所需的幫助,讓測繪工作更加輕松。
價格低,質量好,體驗佳,魔星MT20i-您測量工作的理想選擇。
